Uma interferência não identificada, uma tubulação fora de posição ou uma estrutura sem documentação confiável pode comprometer semanas de projeto e elevar significativamente o custo de uma intervenção. O scanner 3D para infraestrutura transforma essa realidade ao registrar o ambiente construído com alto nível de detalhe, fornecendo uma base técnica para decisões de engenharia, planejamento de obras, inspeções e gestão de ativos.
Em vez de trabalhar apenas com medições pontuais e registros dispersos, a equipe passa a contar com uma nuvem de pontos que representa a geometria real da área analisada. Esse conjunto de dados permite visualizar estruturas, equipamentos, instalações e elementos de difícil acesso antes de iniciar uma reforma, ampliação ou compatibilização de projeto.
O que um scanner 3D registra em uma infraestrutura

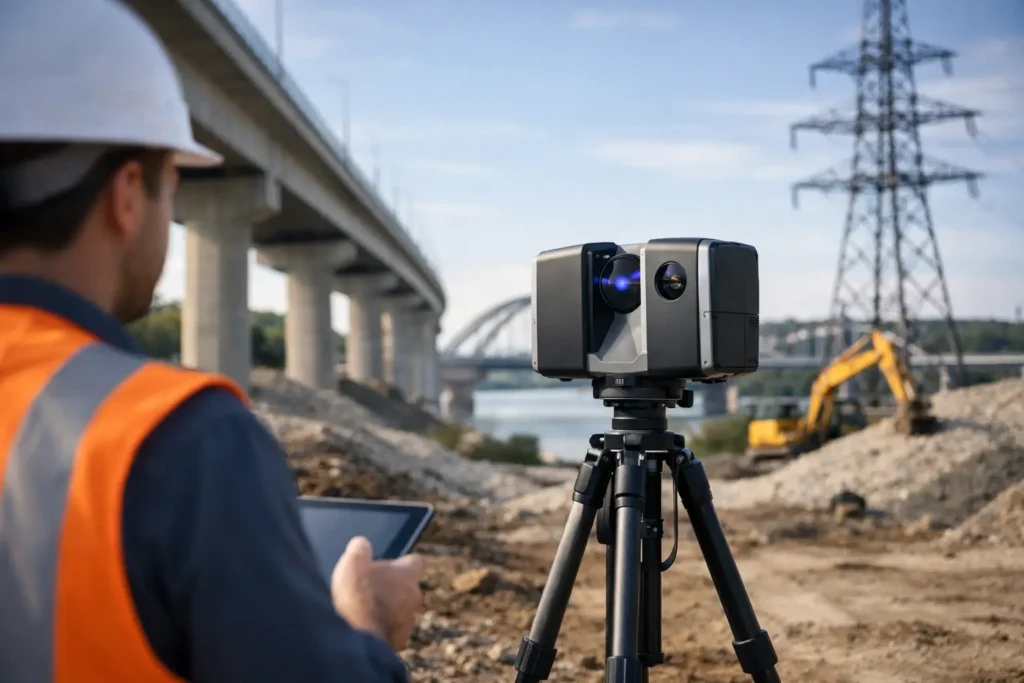

O escaneamento a laser terrestre utiliza tecnologia LiDAR para emitir pulsos de laser e calcular a distância até milhões de pontos presentes no ambiente. O resultado é uma nuvem de pontos tridimensional, colorida quando há registro fotográfico associado, capaz de reproduzir com fidelidade a condição existente de uma planta industrial, ponte, estação, galeria, edificação técnica ou frente de obra.
Na prática, o levantamento não se limita às dimensões principais. Ele registra vigas, pilares, lajes, tubulações, eletrocalhas, equipamentos, suportes, passarelas, fachadas, taludes e outros componentes que interferem no projeto. A densidade de pontos e a precisão necessária são definidas conforme o objetivo do trabalho, o porte da área e o nível de detalhamento exigido.
Essa diferença é decisiva. Para avaliar o volume de uma estrutura, uma densidade moderada pode ser suficiente. Já para compatibilizar uma nova linha de tubulação com instalações existentes, é necessário um planejamento de captura mais rigoroso, com estações de escaneamento posicionadas para reduzir sombras e garantir a leitura dos elementos críticos.
Onde o scanner 3D para infraestrutura gera resultado
A principal aplicação está na documentação técnica de condições existentes. Em ativos antigos, é comum que plantas estejam desatualizadas, incompletas ou não representem alterações feitas ao longo dos anos. O escaneamento cria uma referência dimensional confiável para que projetistas e gestores trabalhem sobre a realidade, não sobre suposições.
Em obras de infraestrutura, os dados podem apoiar o acompanhamento de execução e a verificação de desvios entre o construído e o projeto. Ao comparar a nuvem de pontos com um modelo BIM ou desenhos técnicos, a equipe identifica desalinhamentos, conflitos geométricos e ocupações indevidas antes que se transformem em correções complexas no canteiro.
Em ambientes industriais, o ganho aparece principalmente em projetos de retrofit, expansão e manutenção. Paradas operacionais costumam ter janelas curtas e alto custo. Capturar a área previamente reduz visitas repetidas para conferência de medidas, melhora a preparação das equipes e diminui a chance de peças, suportes ou trajetos serem definidos sem considerar obstáculos reais.
Também há aplicações relevantes em pontes, viadutos, túneis, estações, instalações de saneamento, subestações e corredores logísticos. Cada cenário demanda uma estratégia própria de campo, considerando acesso, segurança, extensão da área, presença de tráfego, iluminação e restrições operacionais.
Da nuvem de pontos ao dado útil para engenharia
A captura em campo é apenas uma etapa. Para que o escaneamento efetivamente apoie a tomada de decisão, as nuvens de pontos precisam passar por registro, alinhamento entre as diferentes posições do scanner e controle de qualidade. Quando necessário, também são aplicados sistemas de coordenadas definidos para o projeto, permitindo integração com outros dados técnicos.
O produto final depende da demanda contratada. A nuvem de pontos pode ser entregue em formatos compatíveis com softwares de projeto e coordenação. A partir dela, é possível gerar vistas ortográficas, cortes, elevações, ortofotos, medições, mapas de intensidade e modelos tridimensionais desenvolvidos conforme o nível de informação necessário.
Para equipes que trabalham com BIM, a nuvem de pontos serve como referência para modelagem as built. Isso não significa que todo projeto precise de um modelo detalhado de cada elemento. Em alguns casos, a nuvem já atende à necessidade de visualização e conferência. Em outros, a modelagem de estruturas, arquitetura ou instalações é indispensável para compatibilização, planejamento executivo e extração de informações.
A escolha deve partir da pergunta técnica: qual decisão será tomada com esse dado? Definir essa finalidade antes do campo evita dois extremos comuns – captar menos informação do que o projeto exige ou gerar um volume de dados excessivo, difícil de processar e pouco útil para a operação.
Precisão, alcance e produtividade: o que avaliar
Não existe uma configuração única para todas as infraestruturas. A precisão final é influenciada pela especificação do equipamento, pela distância de captura, pelo número de posições, pelo método de registro e pelo tratamento dos dados. Portanto, exigir precisão milimétrica faz sentido em uma compatibilização detalhada, mas é preciso avaliar se as condições de campo permitem e justificam esse nível de controle.
Outro ponto é a oclusão. Todo scanner terrestre possui áreas que ficam escondidas atrás de equipamentos, paredes, pilares ou curvas da estrutura. Um bom planejamento de estações reduz essas zonas sem leitura. Em uma planta com redes densas, por exemplo, a equipe precisa circular por diferentes níveis e ângulos para registrar conexões, suportes e interferências que não aparecem em uma única posição.
A produtividade do método é um benefício relevante, mas não deve ser confundida com trabalho automático. O scanner acelera a captura de grandes volumes de informação e reduz a exposição de profissionais em áreas de acesso difícil. Ainda assim, a qualidade depende de uma operação técnica cuidadosa, da identificação dos pontos de interesse e de uma validação compatível com a finalidade do levantamento.
Quando o escaneamento é mais vantajoso que a medição convencional
Medições convencionais continuam adequadas para demandas simples, áreas pequenas ou verificações pontuais. Se o objetivo é confirmar poucas distâncias em um ambiente aberto e sem interferências, mobilizar um scanner pode não ser a solução mais econômica.
O cenário muda quando há geometria complexa, grande quantidade de instalações, necessidade de preservar o ambiente registrado ou risco de retorno ao local. Uma nuvem de pontos permite que a equipe consulte medidas e detalhes posteriormente, sem depender exclusivamente de anotações feitas em campo. Isso é particularmente valioso quando o acesso exige autorização, acompanhamento de segurança ou interrupção parcial de atividades.
O método também se destaca quando diferentes disciplinas precisam analisar o mesmo ambiente. Engenharia civil, estruturas, instalações, processo e manutenção podem trabalhar sobre uma referência comum. A consequência é menos divergência entre bases de projeto e maior clareza na discussão de soluções técnicas.
Como planejar uma contratação de escaneamento
O escopo deve começar pela área a ser capturada e pela decisão que os dados precisam sustentar. Informar se o objetivo é reforma, expansão, inspeção, compatibilização BIM, documentação as built ou controle de obra direciona a densidade de captura, a precisão requerida e os entregáveis.
Também é necessário indicar restrições de acesso, horários disponíveis, necessidade de integração com projetos existentes, normas internas de segurança e presença de equipamentos em operação. Em infraestrutura ativa, esse alinhamento influencia diretamente a logística e a produtividade em campo.
Antes da execução, vale definir quais elementos são críticos. Uma casa de bombas pode exigir atenção às conexões, cotas de piso, válvulas e suportes. Em uma passarela industrial, o foco pode estar em vãos, estruturas metálicas, guarda-corpos e interferências. Quanto mais clara for a finalidade, mais eficiente será a mobilização e mais objetivo será o processamento posterior.
A CST Topografia atua com escaneamento a laser 3D para transformar ambientes complexos em informações técnicas aplicáveis a projetos e operações. Para demandas em Belo Horizonte e região metropolitana, uma avaliação prévia do escopo permite definir a estratégia de captura e os entregáveis mais adequados.
O melhor resultado não vem apenas de registrar milhões de pontos. Ele aparece quando cada dado capturado responde a uma necessidade real do projeto, reduz incertezas e permite que a próxima decisão de engenharia seja tomada com base no que existe em campo.
