Uma parede que parece reta a olho nu pode esconder desaprumos, interferências e adaptações acumuladas ao longo de décadas. É nesse ponto que um guia de escaneamento para arquitetura deixa de ser uma explicação sobre tecnologia e passa a ser uma ferramenta de decisão para quem precisa projetar sobre uma realidade construída.
Em reformas, retrofits, ampliações e documentação as built, medir apenas com trena, estação total ou croqui pode não representar a geometria completa da edificação. O escaneamento a laser 3D captura milhões de pontos no ambiente, formando uma nuvem de pontos que registra paredes, lajes, pilares, instalações aparentes, fachadas, vãos e elementos de difícil acesso com alto nível de detalhe.
O objetivo não é produzir um arquivo visualmente impressionante. O valor está em entregar informação espacial confiável, compatível com o fluxo de trabalho de arquitetura, engenharia e BIM, para reduzir idas a campo, conflitos de projeto e decisões baseadas em medidas incompletas.
Guia de escaneamento para arquitetura: quando utilizar
O escaneamento a laser é especialmente indicado quando a complexidade do imóvel torna o levantamento convencional lento, incompleto ou sujeito a retrabalho. Edificações históricas, hospitais, instalações industriais, condomínios em operação, prédios corporativos, fachadas e imóveis que receberão retrofit são cenários frequentes.
Em uma reforma de arquitetura, por exemplo, o projetista precisa compreender não apenas as dimensões dos cômodos. Ele precisa localizar alturas de peitoris, cotas de vigas, inclinações de pisos, shafts, tubulações, equipamentos, recortes de laje e encontros entre estruturas existentes. Uma nuvem de pontos bem capturada oferece essa leitura sem exigir que cada dúvida resulte em uma nova visita técnica.
O método também é eficiente para compatibilizar o projeto novo com o existente. Ao inserir a nuvem de pontos em plataformas como Revit, AutoCAD, ReCap, SketchUp ou ArcGIS, a equipe pode modelar, conferir cotas e analisar interferências a partir de uma referência espacial única. Isso não elimina a responsabilidade técnica de validar soluções, mas reduz significativamente a margem para interpretações equivocadas do campo.
Há casos em que um levantamento convencional atende plenamente, como ambientes muito simples, pequenos e sem restrições geométricas. A escolha deve considerar o nível de detalhe necessário, a finalidade do projeto, o prazo disponível e o custo potencial de um erro em obra. Quanto maior o impacto de uma incompatibilidade, maior tende a ser o retorno do escaneamento.
O que o laser scanner registra na edificação
O laser scanner terrestre mede distâncias em grande velocidade e registra coordenadas tridimensionais de superfícies visíveis. O resultado é uma nuvem de pontos, composta por milhões ou bilhões de coordenadas X, Y e Z. Dependendo do equipamento e da estratégia de campo, os pontos também podem carregar informação de intensidade e cor, obtida por imagens associadas ao levantamento.
Essa base permite visualizar o ambiente como ele está no momento da captura. Portas, esquadrias, revestimentos, estruturas, dutos, eletrocalhas e mobiliário podem aparecer na nuvem quando estão visíveis ao sensor. Áreas ocultas por objetos, paredes ou equipamentos exigem posicionamentos adicionais do scanner ou, em alguns casos, outra metodologia complementar.
A precisão final não depende apenas da especificação do equipamento. Ela é influenciada pela distância de captura, pelo material da superfície, pela quantidade e pela distribuição das estações, pelo controle de registro entre scans e pelo tratamento dos dados. Vidros, espelhos, superfícies muito reflexivas e locais com grande circulação de pessoas merecem planejamento específico, pois podem gerar ruídos ou lacunas.
Por isso, solicitar somente “um escaneamento” é insuficiente. A contratação precisa definir o uso previsto para os dados. Uma nuvem destinada a estudo de volumetria tem exigências diferentes de uma base para modelagem BIM, fabricação de estruturas, verificação de fachada ou documentação técnica de uma planta industrial.
Planejamento de campo define a qualidade do dado
Antes da mobilização, a equipe técnica deve alinhar a área a ser coberta, os ambientes prioritários, as restrições de acesso, os níveis de detalhe e os formatos de entrega. Uma planta existente, mesmo desatualizada, pode ajudar na estratégia de varredura. Também é útil informar se haverá necessidade de integrar o levantamento a uma coordenada conhecida, a um projeto topográfico ou a dados de drone.

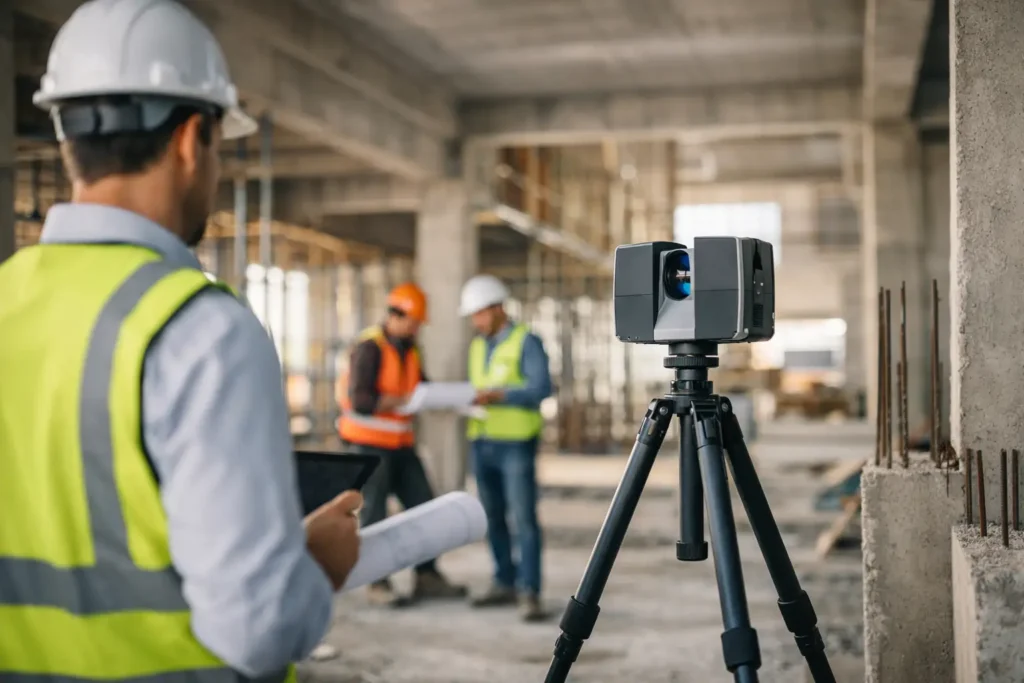

Em campo, o profissional posiciona o scanner em estações que garantam sobreposição suficiente entre as capturas. Essa sobreposição é necessária para registrar as diferentes cenas em um mesmo sistema de coordenadas. Corredores longos, escadas, mezaninos, casas de máquinas, áreas externas e ambientes com muitas obstruções exigem atenção adicional.
A velocidade de aquisição é uma vantagem operacional, mas não significa que qualquer levantamento possa ser executado sem análise. Em um edifício ocupado, pode ser necessário programar a atividade fora do horário de maior fluxo. Em áreas industriais, a liberação de segurança, o uso de equipamentos de proteção e a comunicação com a operação fazem parte da produtividade do serviço.
Quando o projeto envolve fachada ou cobertura, o escaneamento terrestre pode ser combinado com levantamento aerofotogramétrico. A integração é útil para cobrir geometrias elevadas e áreas externas extensas. A solução adequada depende da visibilidade, da altura, do nível de precisão esperado e das condições do local.
Da nuvem de pontos ao arquivo utilizável
A captura é apenas a primeira etapa. Depois do campo, os scans passam por registro, limpeza de ruídos, conferência de alinhamento e organização da nuvem de pontos. O processamento deve preservar a consistência geométrica e preparar o material para o uso definido no escopo.
Para arquitetura e engenharia, os entregáveis mais comuns podem incluir:
- nuvem de pontos registrada em E57, LAS, XYZ ou RCS;
- bases 2D em DWG ou DXF, quando previstas no escopo;
- modelo tridimensional em formatos como OBJ ou STL, conforme a aplicação;
- modelo BIM desenvolvido a partir da nuvem de pontos;
- relatório técnico com critérios de captura, cobertura e precisão adotada.
Nem todo projeto precisa receber todos esses arquivos. Uma nuvem E57 pode ser a escolha certa para uma equipe que fará sua própria modelagem BIM, enquanto um escritório sem estrutura para processar milhões de pontos pode precisar de plantas, cortes, fachadas e modelo entregue em nível de desenvolvimento previamente acordado.
Também é essencial definir a unidade de medida, o sistema de coordenadas, o ponto de origem e a convenção de nomenclatura. Esses detalhes parecem administrativos, mas evitam problemas como arquivos deslocados, escalas incompatíveis ou modelos que não se encaixam na base topográfica da obra.
Nuvem de pontos não é modelo BIM pronto
Esse é um dos equívocos mais comuns. A nuvem de pontos registra a condição visível do ambiente, enquanto o modelo BIM organiza elementos construtivos com propriedades e relações. Modelar uma parede, uma laje ou uma esquadria requer interpretação técnica, critérios de classificação e definição do nível de informação necessário.
A modelagem a partir da nuvem permite produzir um modelo fiel ao existente, mas fidelidade não deve ser confundida com excesso de detalhamento. Para um estudo de layout, modelar cada conduíte aparente pode ser desperdício. Para uma intervenção em uma área com instalações críticas, esse nível de detalhe pode ser indispensável. O escopo deve acompanhar o objetivo de projeto.
Como especificar o serviço sem criar lacunas
Um bom termo de contratação descreve a área de cobertura, os ambientes incluídos, os elementos de interesse e os produtos esperados. Em vez de pedir “levantamento completo”, indique se o foco está em arquitetura interna, estrutura, instalações aparentes, fachada, cobertura, área externa ou integração com topografia.
Defina também a tolerância dimensional compatível com a decisão que será tomada. Precisão milimétrica é relevante para diversas aplicações, mas a precisão requerida e a precisão alcançada precisam ser avaliadas conforme distância, acesso, geometria e método de controle. Prometer uma tolerância sem considerar essas variáveis produz expectativa técnica inadequada.
Outro ponto decisivo é a data de referência. Se uma reforma avançar depois da captura, a nuvem continuará representando a condição anterior. Para projetos executados por etapas, pode valer a pena planejar novas campanhas de escaneamento em marcos críticos, como antes da demolição, após a execução de estrutura ou antes da instalação de sistemas especiais.
Benefícios que aparecem no canteiro e no escritório
O ganho mais percebido é a redução de incertezas. Projetistas consultam a nuvem para conferir medidas sem depender exclusivamente de anotações de campo. Gestores usam o material para avaliar restrições antes de mobilizar equipes. A compatibilização torna-se mais objetiva porque o projeto pode ser confrontado com a geometria real do imóvel.
Há ainda ganhos de segurança e produtividade. Ambientes altos, de acesso restrito ou com operação sensível podem ser documentados com menos exposição da equipe do que em medições manuais repetitivas. Isso não substitui protocolos de segurança nem inspeções necessárias, mas melhora o planejamento das atividades.
Para obras em Belo Horizonte e região metropolitana, onde há grande presença de edificações adaptadas, terrenos com desnível e empreendimentos em operação, contar com dados confiáveis antes de projetar faz diferença no prazo e no controle de custos. A CST Topografia atua justamente na transformação dessa realidade física em informações técnicas prontas para o fluxo de projeto.
O melhor momento para solicitar o escaneamento é antes de congelar soluções arquitetônicas. Quando a equipe recebe uma base dimensional confiável no início, pode dedicar mais energia a projetar bem e menos tempo a corrigir o que o campo já poderia ter revelado.
