Uma reforma corporativa pode começar com uma planta aparentemente confiável e parar na primeira incompatibilidade encontrada no teto, no shaft ou na casa de máquinas. O escaneamento predial para reforma corporativa substitui suposições por uma representação tridimensional precisa do imóvel, registrando arquitetura, instalações aparentes, estruturas e interferências que afetam projeto, orçamento e execução.
Para gestores de patrimônio, arquitetos, engenheiros e equipes BIM, o valor não está apenas em ter uma imagem 3D do ambiente. Está em trabalhar com dados mensuráveis, verificáveis e compatíveis com o fluxo de projeto. Antes de demolir, remanejar sistemas ou instalar uma nova operação, é possível entender o que existe de fato no local.
Por que levantamentos convencionais falham em reformas corporativas
Em edifícios ocupados, sedes administrativas, agências, hospitais, galpões e plantas industriais, a condição construída raramente corresponde integralmente aos desenhos arquivados. Mudanças de layout, expansões, adaptações de ar-condicionado, novas redes elétricas e intervenções emergenciais se acumulam ao longo dos anos. Nem sempre esses ajustes foram documentados em um as built atualizado.
A medição manual continua útil para verificações pontuais, mas tem limitações quando o projeto exige centenas de dimensões, geometrias irregulares ou instalações densas. Um ambiente técnico pode reunir eletrocalhas, tubulações, dutos, vigas, sprinklers e equipamentos em poucos metros quadrados. Medir cada elemento isoladamente consome tempo e ainda deixa espaço para omissões.
O problema se torna mais caro quando a equipe projeta com base em informação incompleta. Uma parede pode ocultar uma interferência, um forro pode ter altura diferente da prevista e uma nova tubulação pode disputar espaço com uma rede existente. O resultado aparece na obra como alteração de projeto, parada de frente de serviço, compra adicional de material e extensão de prazo.
Como funciona o escaneamento predial para reforma corporativa

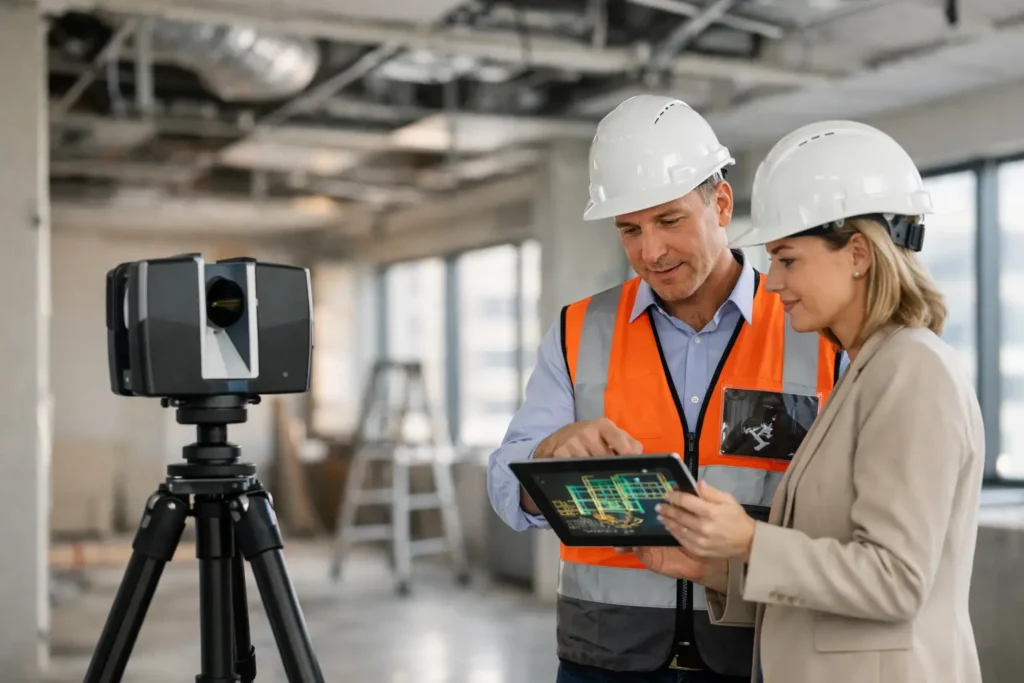

O levantamento com laser scanner captura milhões de pontos por segundo nas superfícies visíveis do ambiente. Esses registros formam uma nuvem de pontos 3D, com coordenadas espaciais que representam paredes, pisos, lajes, fachadas, equipamentos, redes aparentes e demais elementos presentes na área escaneada.
A operação começa com a definição do objetivo técnico. Uma reforma de escritórios pode priorizar arquitetura, forros e instalações prediais. Já a adequação de uma planta industrial pode exigir atenção especial a tubulações, estruturas metálicas, tanques, passarelas e acessos operacionais. O escopo orienta o planejamento das posições do scanner, a cobertura necessária e o nível de detalhamento da entrega.
Em campo, o equipamento é instalado em diferentes estações para reduzir áreas sem visibilidade. Os escaneamentos são registrados entre si e tratados para gerar uma nuvem única, organizada em um sistema de coordenadas adequado ao projeto. Quando necessário, podem ser associados a referências topográficas ou a uma malha de controle existente no empreendimento.
O processamento elimina ruídos, organiza os dados e prepara os arquivos para consulta e modelagem. A nuvem pode ser entregue em formatos como E57, LAS, XYZ e RCS, de acordo com o software utilizado pela contratante. Também é possível gerar bases em DWG ou DXF e desenvolver modelos BIM a partir do levantamento, conforme o nível de desenvolvimento e o uso pretendido.
A nuvem de pontos não substitui o projeto, mas melhora sua base
É comum tratar a nuvem de pontos como um produto final. Na prática, ela é uma base técnica de alto valor para decisões posteriores. O projetista pode inseri-la em plataformas como Revit, AutoCAD, ReCap, ArcGIS ou SketchUp, conferir medidas diretamente no ambiente digital e modelar o existente com maior segurança.
Essa distinção é relevante para definir contratação e prazo. Se a necessidade é apenas verificar dimensões e condições físicas, a nuvem de pontos pode atender com eficiência. Se o objetivo é compatibilizar disciplinas, aprovar uma intervenção complexa ou manter um ativo, a modelagem BIM e a documentação as built podem ser entregas mais adequadas.
Onde o ganho operacional aparece na reforma
A principal vantagem do escaneamento está na redução de incerteza antes do início da obra. Em vez de retornar ao imóvel a cada nova dúvida de projeto, a equipe consulta o levantamento digital, extrai cortes, confere cotas e avalia interferências sem interromper a rotina do local. Isso é especialmente relevante em ambientes corporativos ocupados, onde acesso, segurança e disponibilidade de salas técnicas podem ser restritos.
O ganho também aparece na compatibilização. Arquitetura, estrutura, elétrica, hidráulica, climatização e sistemas de combate a incêndio podem ser confrontados com a condição real capturada. A equipe identifica conflitos com antecedência, como um duto que ocupa o espaço previsto para uma viga de reforço ou uma eletrocalha que inviabiliza o rebaixamento de forro.
Em reformas por etapas, a nuvem de pontos cria um registro técnico do estado inicial e de áreas específicas antes de intervenções críticas. Esse histórico apoia o controle de escopo, a comunicação entre contratante e fornecedores e a atualização documental do ativo após a conclusão.
Há ainda um benefício financeiro: estimativas mais confiáveis. Quantitativos, alturas, áreas, vãos e posições de elementos existentes influenciam orçamento e planejamento de execução. Quanto melhor for a informação de partida, menor tende a ser a dependência de contingências causadas por descobertas em campo.
Defina o escopo antes de contratar o levantamento
Precisão não é apenas uma característica do equipamento. Ela depende de planejamento, acesso, controle de campo, densidade de captura, tratamento dos dados e critério de validação. Por isso, a solicitação deve informar quais decisões serão tomadas a partir do levantamento.
Uma reforma de recepção e áreas abertas tem exigências diferentes de uma adequação de data center ou de uma substituição de sistemas em uma central de utilidades. Em locais com equipamentos em operação, superfícies refletivas, áreas externas ou circulação intensa de pessoas, a estratégia de captura precisa considerar condições específicas de visada e segurança.
Também vale definir desde o início se o projeto precisa registrar apenas elementos aparentes ou se haverá complementação com inspeções, projetos existentes e outras técnicas de levantamento. O laser scanner registra com alta fidelidade o que está visível, mas não revela automaticamente o que está atrás de paredes, dentro de lajes ou sob o piso. Para essas situações, pode ser necessário combinar informações de sondagens, projetos, inspeções e validações direcionadas.
Antes da mobilização, alinhe pelo menos quatro pontos: a área e os ambientes incluídos, o nível de precisão requerido, os formatos de entrega e a finalidade dos dados. Essa conversa evita tanto uma contratação subdimensionada quanto a produção de arquivos mais detalhados do que o fluxo de trabalho realmente exige.
Entregáveis que tornam os dados utilizáveis
Uma entrega eficiente não se limita a disponibilizar um arquivo pesado. Os dados precisam estar organizados para que arquitetura, engenharia e gestão consigam utilizá-los sem perdas de tempo. A escolha do formato deve acompanhar o ambiente de trabalho da equipe e os objetivos da reforma.
Para consulta e modelagem, uma nuvem de pontos registrada em E57 ou RCS pode ser a alternativa mais direta. Para documentação 2D, plantas, cortes e elevações baseados no levantamento podem apoiar estudos preliminares e detalhamento executivo. Quando há exigência de coordenação multidisciplinar, um modelo BIM do existente oferece uma estrutura mais clara para incorporar novos sistemas e comparar cenários.
A definição de nomenclatura, origem de coordenadas, unidades de medida, áreas de abrangência e data de captura também merece atenção. Em empreendimentos maiores, esses critérios evitam que arquivos de pavimentos, blocos ou fases diferentes sejam usados de forma equivocada. Dado técnico confiável precisa ser rastreável.
Aplicações frequentes em imóveis corporativos
O escaneamento a laser atende desde reformas internas de escritórios até intervenções em edifícios com infraestrutura complexa. Em prédios comerciais, é utilizado para atualização de layouts, retrofit de fachadas, adequação de acessibilidade, revisão de rotas de fuga e planejamento de novos sistemas de climatização.
Em galpões e instalações industriais, o levantamento ajuda a planejar ampliações, substituição de equipamentos, implantação de linhas, reforços estruturais e adequações de segurança. Já em ativos com operação contínua, a rapidez de captura reduz a permanência das equipes em campo e concentra a análise técnica na etapa digital.
A CST Topografia aplica escaneamento 3D e modelagem voltados a arquitetura e engenharia, com entregas compatíveis com os principais softwares técnicos. Para empresas em Minas Gerais e São Paulo, isso significa contar com uma base espacial precisa para transformar uma condição existente, muitas vezes pouco documentada, em informação pronta para projeto.
O momento certo para escanear é antes de projetar
O melhor levantamento é aquele contratado quando ainda há liberdade para corrigir decisões. Escanear após a emissão de projetos ou depois da compra de materiais reduz parte do potencial do serviço, porque as incompatibilidades podem já estar incorporadas ao cronograma e ao orçamento.
Para reformas simples, uma verificação direcionada pode ser suficiente. Para imóveis antigos, grandes áreas, instalações densas ou projetos com múltiplas disciplinas, a captura completa tende a trazer mais segurança. O critério não é apenas o tamanho do edifício, mas o custo de errar dentro dele.
Quando a reforma depende de informação confiável do existente, o escaneamento transforma a visita técnica em uma base permanente de decisão. Esse é o ponto de partida para projetar com mais controle, executar com menos surpresa e deixar o ativo melhor documentado para a próxima intervenção.
