Uma reforma em um edifício existente raramente começa com uma base confiável. Plantas desatualizadas, ampliações sem registro, interferências ocultas e estruturas fora de esquadro transformam as primeiras decisões de projeto em hipóteses. O escaneamento de ambientes em Belo Horizonte substitui parte dessa incerteza por uma representação tridimensional detalhada do local, permitindo que equipes de arquitetura, engenharia e manutenção trabalhem sobre dados medidos.

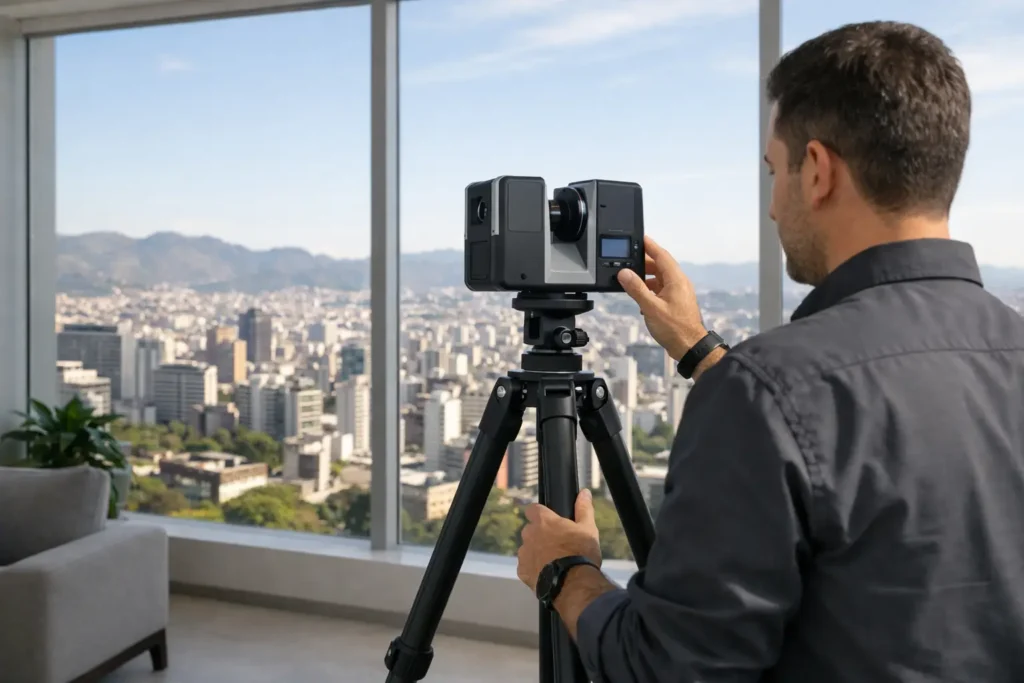

Com um laser scanner 3D, o ambiente é capturado em milhares ou milhões de pontos por segundo. O resultado é uma nuvem de pontos que registra geometrias, cotas, instalações aparentes, fachadas, elementos estruturais e condições reais de uma edificação ou área industrial. Não se trata apenas de produzir uma visualização 3D: trata-se de criar uma base técnica para projetar, compatibilizar, documentar e tomar decisões com menor risco de retrabalho.
Quando o escaneamento de ambientes em Belo Horizonte é indicado
O levantamento convencional continua adequado para muitas demandas. Em áreas simples, com poucos elementos e necessidade limitada de informação, ele pode ser mais econômico e suficiente. O cenário muda quando o ambiente tem geometria complexa, grande volume de detalhes, acesso difícil ou necessidade de integração com modelagem digital.
Em Belo Horizonte e região metropolitana, essa necessidade é frequente em reformas de prédios corporativos, hospitais, galpões, plantas industriais, condomínios, edificações históricas, subestações, contenções, fachadas e áreas de infraestrutura. São locais nos quais medir apenas paredes e vãos não revela toda a condição existente. Tubulações, eletrocalhas, equipamentos, vigas, pilares, desníveis e deformações podem interferir diretamente no projeto.
O escaneamento também é recomendado quando várias disciplinas precisam utilizar a mesma referência. Arquitetura, estrutura, instalações, segurança, manutenção e operação deixam de depender de interpretações distintas do campo e passam a consultar uma base espacial única. Isso reduz conflitos que normalmente aparecem tarde, durante a obra ou a montagem.
Como o laser scanner transforma o ambiente em dado técnico
A captura começa com o planejamento da operação. Antes de posicionar o equipamento, é necessário compreender o objetivo do cliente: as-built, retrofit, modelagem BIM, inspeção, cálculo de volumes, compatibilização, documentação de ativos ou apoio à execução. Essa definição determina a área coberta, o nível de detalhamento, a quantidade de posições de scanner e os formatos de entrega.
Em campo, o equipamento registra a distância entre o sensor e as superfícies ao redor. Cada leitura gera coordenadas tridimensionais. A combinação das diferentes estações de escaneamento forma uma nuvem de pontos abrangente, com densidade compatível com a finalidade do trabalho. Fotografias panorâmicas associadas aos pontos podem complementar a interpretação visual, especialmente em áreas com muitos elementos aparentes.
Depois da captura, vem uma etapa decisiva: o processamento. As varreduras precisam ser registradas, alinhadas, limpas e verificadas. Pontos sem interesse técnico, ruídos e objetos em movimento podem ser tratados conforme a especificação do serviço. A qualidade final não depende apenas do scanner, mas do planejamento, da execução em campo e do controle técnico realizado no processamento.
Precisão não significa coletar mais dados do que o projeto precisa
A precisão milimétrica é um dos grandes diferenciais do escaneamento a laser, mas ela precisa estar alinhada à aplicação. Um levantamento para estudo preliminar não exige necessariamente a mesma densidade e o mesmo nível de tratamento de uma nuvem destinada à fabricação, à montagem industrial ou à modelagem detalhada de instalações.
Definir o nível de informação antes da mobilização evita dois problemas comuns: uma coleta insuficiente, que obriga o retorno ao campo, ou uma entrega excessivamente pesada, difícil de processar e pouco prática para a equipe de projeto. O serviço bem especificado entrega o dado necessário para a decisão, no formato que o fluxo de trabalho consegue utilizar.
Aplicações que reduzem incertezas no projeto e na obra
Em projetos de retrofit, a nuvem de pontos permite comparar a condição existente com plantas antigas e identificar diferenças antes da elaboração das soluções. Paredes deslocadas, lajes com desníveis, vãos alterados e equipamentos instalados fora da posição prevista deixam de ser descobertas de última hora.
Para modelagem BIM, a nuvem funciona como referência geométrica para construir modelos de arquitetura, estrutura e instalações. O modelo não surge automaticamente apenas porque existe uma captura 3D: ele requer interpretação técnica e definição do nível de desenvolvimento. Ainda assim, a nuvem reduz a dependência de medições manuais repetitivas e oferece uma base consistente para a modelagem as-built.
Em instalações industriais, o ganho aparece na compatibilização. Uma tubulação nova, um equipamento de grande porte ou uma estrutura metálica pode ser avaliada virtualmente em relação ao espaço disponível. Isso ajuda a antecipar colisões, verificar rotas de acesso e planejar intervenções com menor impacto na operação.
Fachadas e envoltórias também se beneficiam da tecnologia. O levantamento detalhado de planos, recuos, esquadrias, elementos decorativos e irregularidades fornece suporte para projetos de recuperação, revestimento e manutenção. Em terrenos, taludes e áreas externas, o escaneamento pode ser combinado a soluções de topografia e aerofotogrametria, conforme extensão da área, cobertura vegetal e precisão requerida.
Entregáveis e integração com a rotina da equipe
Uma nuvem de pontos só gera valor quando chega utilizável ao projetista, à construtora ou ao gestor de ativos. Por isso, o formato de entrega deve ser discutido antes do levantamento. Dependendo da demanda, os dados podem ser preparados em E57, LAS, XYZ ou RCS para visualização e processamento de nuvem, além de arquivos DWG, DXF, OBJ ou STL para aplicações técnicas específicas.
A compatibilidade com AutoCAD, Revit, ReCap, ArcGIS e SketchUp permite que o levantamento entre no fluxo já utilizado pela equipe. Em vez de criar uma etapa isolada, o escaneamento passa a apoiar as decisões que já acontecem em projeto, coordenação e planejamento de obra.
Também é possível estruturar a entrega com recortes por pavimento, setor, ambiente ou frente de serviço. Em uma planta industrial, por exemplo, um arquivo único muito pesado pode dificultar o uso cotidiano. A divisão planejada dos dados facilita a consulta e reduz o tempo de carregamento, sem perder a referência espacial necessária.
O que deve constar no escopo técnico
Para contratar o serviço com segurança, vale alinhar previamente a área a ser escaneada, o objetivo do levantamento, a precisão esperada, os elementos críticos, os formatos de arquivo e o prazo de entrega. Também é necessário informar restrições de acesso, exigências de segurança, horários de operação e condições que possam afetar a captura, como circulação intensa de pessoas, calor, poeira ou equipamentos em funcionamento.
Em alguns casos, será necessário complementar o laser scanner com pontos de controle topográfico. Isso é especialmente relevante quando a nuvem precisa estar vinculada a um sistema de coordenadas, ser comparada com outros levantamentos ou integrar uma base maior de infraestrutura. A escolha depende da finalidade do dado, não de uma regra única.
Onde estão os ganhos reais de prazo e custo
O principal benefício não é apenas a rapidez da captura em campo. O ganho está em reduzir retornos para medição, evitar decisões baseadas em informação incompleta e identificar incompatibilidades antes que elas cheguem à execução. Em obras com cronograma apertado, um único erro de compatibilização pode custar mais do que um levantamento bem planejado.
Há limites, naturalmente. Superfícies muito refletivas, transparentes ou ocultas por obstáculos exigem estratégia de campo e podem demandar posições adicionais ou medições complementares. O scanner registra o que está visível para o sensor, não o que está atrás de paredes, equipamentos ou materiais empilhados. Uma empresa técnica deve deixar essas condições claras no planejamento, em vez de prometer cobertura impossível.
A CST Topografia atua com escaneamento a laser 3D voltado a arquitetura, engenharia e infraestrutura, estruturando capturas e entregas para que os dados possam ser efetivamente usados no projeto. A melhor decisão começa com uma conversa objetiva sobre o ambiente, as interferências relevantes e o resultado que a sua equipe precisa obter. Quando o levantamento é tratado como etapa estratégica, o ambiente existente deixa de ser uma fonte de surpresa e passa a ser uma base confiável para avançar.
