Um muro de gabião pode resolver contenções, estabilizar margens e organizar desníveis com excelente capacidade de drenagem. Mas a construção de muro gabião não começa na montagem das gaiolas metálicas: começa na leitura correta do terreno, na definição das cargas atuantes e no controle geométrico que mantém a estrutura dentro do projeto.
Em obras urbanas, industriais, viárias ou próximas a cursos d’água, pequenos desvios de cota, inclinação ou alinhamento podem alterar o comportamento da contenção. O gabião é uma solução flexível, mas não é uma solução sem critério. Seu desempenho depende da compatibilização entre topografia, geotecnia, drenagem, fundação, geometria e execução.
O que define o desempenho de um muro de gabião
O gabião é formado por caixas, colchões ou estruturas cilíndricas de malha metálica preenchidas com pedra. O conjunto trabalha pelo peso próprio, pelo atrito com a base e pela capacidade de acomodar pequenas deformações sem ruptura frágil. Por ser permeável, reduz a pressão hidrostática atrás da contenção quando comparado a soluções impermeáveis, desde que o sistema de drenagem e os filtros sejam corretamente especificados.
Essa permeabilidade é uma vantagem relevante, mas não elimina a necessidade de projeto. Água infiltrada pode carregar finos, comprometer o solo de apoio ou criar vazios atrás do muro quando não há geotêxtil, filtro granular ou solução equivalente compatível com as características do terreno. O dimensionamento deve considerar o empuxo do solo, sobrecargas, nível d’água, inclinação do talude, tipo de fundação e risco de erosão.
Também é preciso avaliar a finalidade da estrutura. Um gabião para proteger a margem de um canal tem premissas diferentes de um muro de arrimo junto a uma edificação, de uma contenção em acesso rodoviário ou de uma estabilização em pátio industrial. A geometria, o tipo de malha, a granulometria da pedra e a preparação da base variam conforme a condição de uso.
Levantamento técnico antes da construção de muro gabião
A topografia fornece a base espacial para transformar uma necessidade de contenção em uma solução executável. O levantamento deve registrar cotas, curvas de nível, limites da área, taludes existentes, elementos construídos, drenagens, interferências e acessos para equipamentos. Sem esse retrato confiável, o projeto pode subestimar volumes, prever uma altura inadequada ou encontrar obstáculos apenas durante a obra.
Em terrenos com geometria irregular, ocupação consolidada ou interfaces com estruturas existentes, uma nuvem de pontos obtida por laser scanner pode complementar o levantamento convencional. Ela permite documentar taludes, muros vizinhos, canaletas, fachadas, tubulações aparentes e outras interferências com alto nível de detalhe. Os dados podem ser entregues em formatos técnicos compatíveis com fluxos em AutoCAD, Revit, ReCap, ArcGIS e outros ambientes de projeto.
A escolha do método depende da escala e da complexidade. Para extensas áreas abertas, o levantamento aerofotogramétrico pode acelerar a coleta de dados. Em áreas com vegetação densa, acessos restritos ou necessidade de maior detalhamento em elementos construídos, a estratégia deve ser ajustada. O ponto central é garantir que o modelo do terreno represente a condição real antes de definir a seção do muro.
Com base no levantamento, a equipe de projeto consegue estabelecer o eixo da estrutura, as cotas de base e coroamento, as seções transversais, os encontros com o terreno e os volumes de escavação, regularização e pedra. Essa organização reduz improvisos em campo e cria referências objetivas para fiscalização.
Base, drenagem e geometria: onde os erros se acumulam
A base do muro precisa estar sobre solo com capacidade de suporte compatível com as cargas previstas. Dependendo da condição local, pode ser necessário escavar material inadequado, regularizar o subleito, executar camada de apoio ou adotar medidas de melhoria de solo. Apoiar caixas de gabião sobre terreno saturado, material orgânico ou aterro sem controle é uma decisão que pode resultar em recalques diferenciais e deformações excessivas.
A drenagem precisa ser tratada como parte da contenção, não como acabamento. Embora a água atravesse os vazios entre as pedras, o solo retido atrás do muro deve ser protegido contra carreamento. Geotêxtil adequadamente especificado, filtros e dispositivos de coleta ou condução podem ser necessários, especialmente em terrenos finos ou sujeitos a variação de nível d’água.
A geometria também interfere diretamente na estabilidade. Muros de maior altura normalmente exigem base mais larga e paramento com inclinação para o maciço contido. Degraus entre camadas, embutimento na base e tratamento correto das extremidades ajudam a distribuir esforços e evitar caminhos preferenciais de erosão. Não existe uma proporção única aplicável a toda obra: a seção deve resultar de análise técnica para as condições específicas do local.
Em áreas sujeitas a fluxo de água, como canais, córregos e saídas de drenagem, a proteção contra socavamento merece atenção especial. A água pode remover material da base e descalçar a estrutura mesmo quando o paramento aparenta estar em boas condições. Nesses casos, colchões Reno, enrocamentos, aprofundamento da fundação ou outras medidas podem fazer parte da solução.
Controle de execução evita perda de desempenho

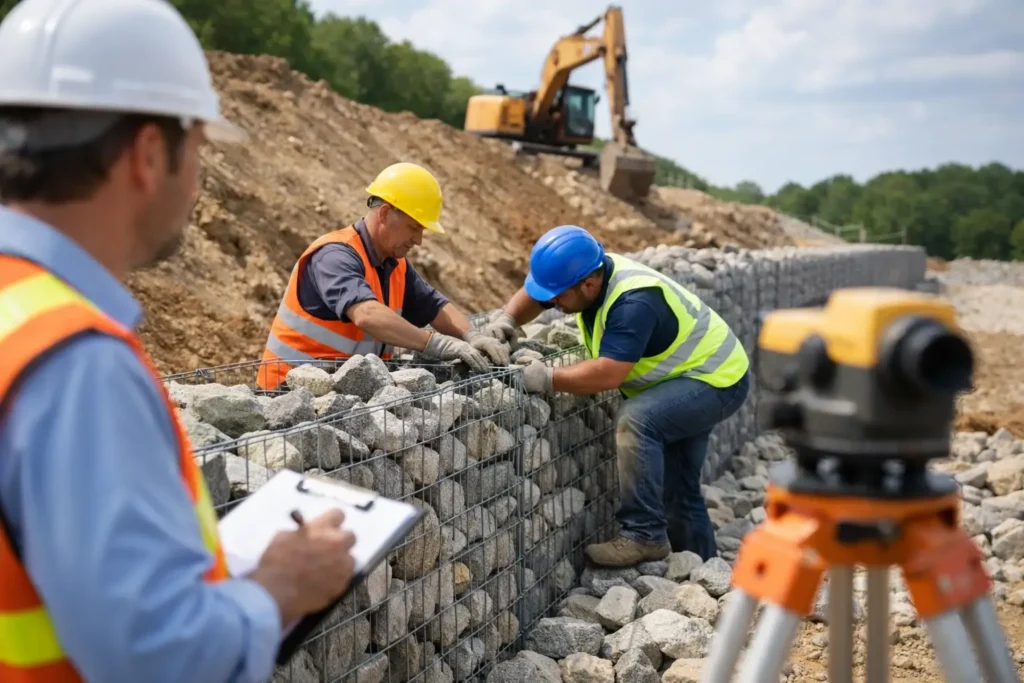

Após a aprovação do projeto, a locação é o primeiro controle de campo. Eixo, alinhamento, cotas e limites de escavação devem ser materializados a partir de referências confiáveis. O acompanhamento topográfico durante a execução permite conferir se a base está na profundidade prevista e se cada camada mantém a inclinação e a largura definidas.
Na montagem, as caixas devem ser corretamente amarradas entre si, tensionadas e preenchidas de forma a reduzir vazios excessivos. As pedras precisam ter dimensões compatíveis com a malha, ser resistentes ao intemperismo e apresentar boa distribuição no preenchimento. Pedras muito pequenas podem escapar pela malha; pedras mal acomodadas comprometem o acabamento e criam deformações localizadas.
O reaterro atrás do muro requer cuidado. Lançar solo sem controle, compactar de maneira inadequada ou usar equipamentos pesados muito próximos à estrutura pode deslocar o paramento. A sequência executiva deve respeitar o projeto e a capacidade do sistema. Em um muro recém-montado, a estabilidade ainda depende da integração gradual entre estrutura, reaterro e terreno adjacente.
Registros de campo, fotos georreferenciadas, medições de as built e conferência de cotas entregam rastreabilidade à obra. Esse histórico é valioso para medições contratuais, manutenção futura, atendimento a exigências técnicas e verificação de mudanças entre o projeto e o executado.
Quando o levantamento 3D agrega mais valor
O levantamento 3D é particularmente útil quando o muro de gabião se conecta a estruturas existentes, quando há muitos desníveis ou quando o acesso ao local torna a medição manual lenta e exposta a risco. Em uma contenção junto a uma planta industrial, por exemplo, registrar com precisão vias internas, tanques, redes aparentes, plataformas e edificações próximas ajuda a compatibilizar a solução antes da mobilização.
A CST Topografia atua com escaneamento a laser 3D, levantamento técnico e modelagem de dados para apoiar decisões de engenharia. Para projetos de contenção, a captura detalhada do ambiente pode fornecer uma base confiável para seções, interferências, documentação do estado existente e verificação do executado. O escaneamento não substitui a investigação geotécnica nem o dimensionamento estrutural, mas aumenta a qualidade das informações que chegam ao projetista.
O ganho prático está em reduzir retornos a campo, evitar decisões baseadas em medidas incompletas e manter os dados integrados ao fluxo de projeto. Quando o modelo topográfico, a nuvem de pontos e as referências de locação conversam entre si, a equipe consegue discutir soluções com maior segurança antes de movimentar solo ou adquirir materiais.
Manutenção e inspeção após a entrega
Mesmo bem executado, um muro de gabião precisa de inspeções periódicas. Deve-se observar deslocamentos, abaulamentos, afundamentos na base, rompimentos ou corrosão da malha, perda de pedra, erosão nas extremidades e alteração no escoamento da água. O surgimento de vegetação não é necessariamente um problema, mas raízes, acúmulo de sedimentos e obstruções de drenagem precisam ser avaliados conforme o contexto.
A comparação entre levantamentos em diferentes períodos pode identificar movimentações antes que se transformem em uma ocorrência maior. Em estruturas críticas, esse monitoramento técnico permite tomar decisões com base em dados, não apenas em inspeção visual.
Um muro de gabião bem planejado combina material adequado, projeto dimensionado, terreno corretamente medido e execução controlada. Antes de iniciar a obra, investir em dados confiáveis é uma forma direta de proteger prazo, orçamento e segurança da contenção.
